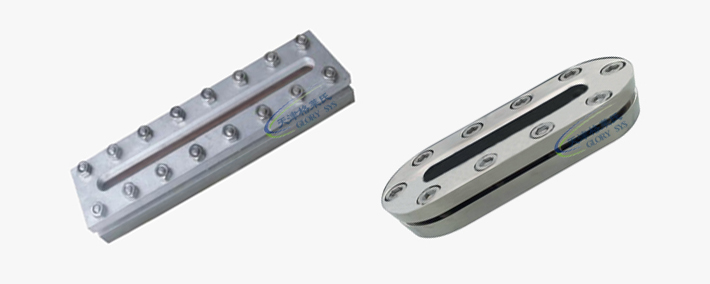

板框視鏡（HG5-1369/1370-80）也稱之為長條視鏡、方框視鏡，適用于石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。我司可根據客戶要求尺寸訂做，其連接方式一般為焊接，主要材質有Q235碳鋼、0Cr18Ni9不銹鋼等。

一、板框視鏡性能及特點：
1、板框視鏡屬于設備視鏡的一種，主要用于醫藥、食品及一些溫度高、腐蝕性強、易中毒、危險性較大、易結晶的化工塔器中，以保證安全生產；
2、板框分為帶頸及不帶頸兩種，其中帶頸常用于排液或受槽前的回流、冷卻水等液體管路上以觀察液體流動情況；
3、板框視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
4、板框視鏡玻璃耐溫耐壓有一定的局限，耐溫：鋼化硼硅玻璃≤180℃，石英玻璃≤1000℃。耐壓： 鋼化硼硅玻璃片≤3.0MPa，石英玻璃：≤10.0MPa；
5、板框視鏡允許急變溫度＜60℃，玻璃因溫差過大會破裂。

二、板框視鏡應用領域：

1、化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等；
2、化工生產中的強腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等；
3、制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑；
4、輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等。

三、板框視鏡綜合參數：
1、主體材質：A3、304、304L、316、316L、玻璃鋼、襯里；
2、視窗材質：鋼化硼硅玻璃、高硼硅玻璃、石英玻璃；
3、螺帽螺栓：A3、304、304L、316、316L；
4、密封墊片：丁晴橡膠墊片、聚四氟乙烯墊片、耐高溫四氟墊、金屬墊片、石墨墊片；
5、密封面：突面（RF）、平面（FF）、 凹凸面（MFM）、榫槽面（TG）；
6、連接方式：法蘭連接、內螺紋連接、外螺紋連接、對焊連接、卡箍連接；
7、法蘭標準：HG20592-97、GB、SH、HGI、JB、ANSI、JIS；
8、制造、檢測標準：HGJ501-502-86、HG/T21575-94、HGS07；
9、工作溫度：碳鋼: -30℃ ~ +350℃、不銹鋼: -80℃ ~ +480℃；
10、玻璃耐溫：鋼化硼硅玻璃：≤280℃、高硼硅玻璃≤450℃、石英玻璃 ：≤850℃、允許急變溫度＜60℃；
11、玻璃耐壓：鋼化硼硅玻璃片：≤3.0MPa、石英玻璃片：≤5.0MPa、玻璃筒：＜0.6MPa ；
12、外表油漆：碳鋼: 防腐油漆、不銹鋼: 酸洗處理或拋光處理。

四、維護與保養：
1、視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2、視窗玻璃屬宜損件，安裝視鏡時要小心輕放，確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢緊固螺釘；
3、玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上之規定；
4、允許急變溫度＜60℃，玻璃因溫差過大會破裂。

五、訂貨需知：
　　訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準等詳細參數。以上產品參數僅供參考，我公司可根據用戶要求訂加工，歡迎來電來函。
